Кабель силовой ЦСБ-6 3х25

Область применения

Кабели ЦСБ -6 предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Эксплуатируются в макроклиматических районах с умеренным, холодным и тропическим климатом.

Прокладываются в земле (траншеях) с низкой коррозионной активностью на трассах с наличием или отсутствием блуждающих токов и в земле (траншеях) со средней коррозионной активностью на трассах с отсутствием блуждающих токов, если в процессе эксплуатации не подвергаются растягивающим усилиям.

Кабели с нестекающим изоляционным пропиточным составом (ЦСБ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

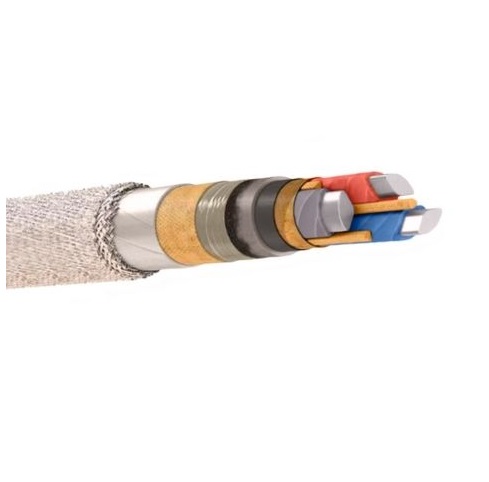

Элементы конструкции

1. Медная токопроводящая жила:

• однопроволочная;

• многопроволочная.

2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом; маркировка жил:

• цифровая: 1, 2, 3, 4;

• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;

3. Заполнение из бумажных жгутов.

4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом.

5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более.

6. Свинцовая оболочка.

7. Подушка из битума и крепированной бумаги.

8. Броня из стальных лент.

9. Наружный покров из волокнистых материалов.
